近日，南边科技大学材料科学与工程系素养何祝兵课题组揭示了铅锡搀和钙钛矿光学带隙随铅锡比例变化规章中的要害突变机制，完成了其物理图像的全景拼图。商讨效果以“无序-有序弯曲诱发的铅锡搀和钙钛矿荒谬带隙弓形效应（Disorder-order transition–induced unusual bandgap bowing effect of tin-lead mixed perovskites）”为题在《科学确认》（Science Advances）杂志上在线发表。
铅锡搀和钙钛矿因为带隙可调且低至1.2eV，在光伏、红外光电探伤器、红外单色光源等限制具有宽广的应用出息。尽管铅锡搀和钙钛矿因为窄带隙，已被庸碌用于底电板制备钙钛矿叠层光伏电板，恰是因为其光学带隙的可调控性，铅锡搀和钙钛矿材料的狡计荒谬进犯，且极具出息。关联词东说念主们对铅锡搀和钙钛矿的通晓还荒谬有限。铅锡搀和钙钛矿属于典型的合金化半导体。计较限定标明，价带顶（VBM）主要由Sn-5s/I-5p杂化轨说念组成，导带底（CBM）则由Pb-6p/I-5p杂化轨说念组成，导致其合金带隙低于两头组分。因此其带隙随钙钛矿合金中Sn/Pb比例呈弓形弧线特征。
关联词该规章仍艰辛完竣Sn/Pb比例铅锡搀和钙钛矿材料实测带隙的考证。其原因在于铅和锡钙钛矿结晶速度不屈衡容易出现因素与相分离问题，无法取得准确比例的铅锡钙钛矿薄膜。为处理这一难题，并准确测量Sn/Pb比例与光学带隙之间物理关联，团队成功制备了全比例因素、且相结构均一的铅锡搀和钙钛矿纳米单晶（FAPb1-XSnXI3）。诈骗冷冻电镜，初次成功拍摄到纳米晶的高分离原子级晶格像。

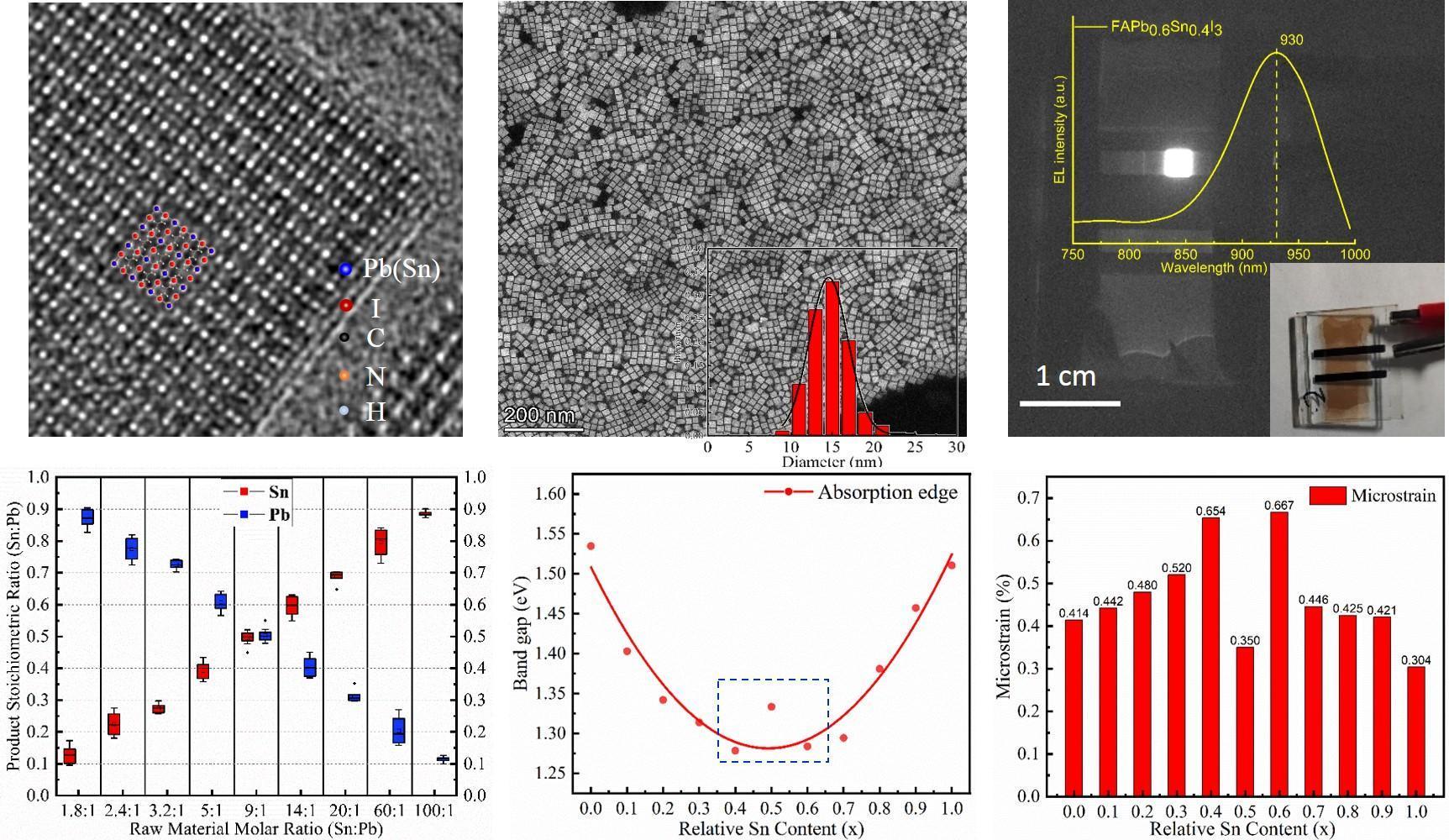

图1. 钙钛矿纳米晶因素、结构、带隙及光电器件
基于各式Sn/Pb比例因素的高质地单晶的光学带隙呈现典型的弓形效应。关联词，FAPb0.5Sn0.5I3的带隙权臣远隔这条弓形规章弧线。该风景在前东说念主执行和计较文件中都有不同进度的响应，但是从未受到饶恕。课题组以铅锡原子成列为起点，测量了不同因素纳米单晶的微不雅晶格应变大小。限定发现，晶格应变跟着因素比例从两头向中间，呈现飞腾趋势，并在Pb0.6Sn0.4和Pb0.4Sn0.6达到极值。而Pb0.5Sn0.5的晶格应变出现一霎下跌，其值与纯铅和纯锡附进。该限定佐证了晶格中铅锡成列在Pb0.5Sn0.5发生无序到有序的弯曲。晶格像的原子柱衬度变化也应证了这一风景。这一晶格应变的突变与带隙规章造成荒谬好的吻合。基于团簇伸开行径的密度泛函表面计较限定也发现，铅锡比例为Pb0.5Sn0.5时，造成焓出现显著的负值，意味着该组分可能造成有序相。与此同期，发现应变能是由于铅锡离子尺寸各别导致的，而铅锡有序成列故意于减小应变，很好应证了执行测得的应变变化规章。另一方面，库伦能的商讨标明，有序成列结构的库伦能的幅度达到最大，进而取得造成焓能量上的增益。
该职责揭示了铅锡搀和钙钛矿晶格存在的无序-有序相结构弯曲风景与物理，完成了材料光学带隙“弓形”机制的要害拼图，对畴前铅锡搀和钙钛矿材料因素及相结构的狡计具有进犯的启示作用。基于本职责合成的纳米晶，不错制备起程光波长930nm的近红外LED器件，亦然现在报说念的、波长最长的钙钛矿基LED器件。该效果依然发表，便赶紧取得中国科学网专题报说念 。
何祝兵课题组硕士生高寒为本文第一作家。课题组博士生何东，北京计较中心博士后陈泽华，南科大电子与电气工程系博士后高佩丽、检测中心何东升博士为本文共同第一作家。电子系素养陈树明为LED器件制备与测试提供鼎力赈济。何祝兵与东方理工大学（暂名）讲席素养、物理学院院长魏苏淮为论文共同通信作家。理学院院长、化学系/材料科学与工程系讲席素养俞书宏院士为本职责提供了要害的疏通与赈济。南科大为论文第一单元。该职责取得国当然面上基金、吞并基金要点，深圳市要点执行室及科研神气、广东省要点执行室、南科大高水平大学杰出资助等基金的赈济。
论文连结：
https://www.science.org/doi/10.1126/sciadv.ads4038
中国科学网专题报说念：
https://news.sciencenet.cn/htmlnews/2025/1/537216.shtm
